一、高速公路ETC智能一體化機柜方案背景

2019年3月5日，國務院總理在十三屆全國人大二次會議上，代表國務院向大會報告政府工作報告，報告中提出：要深化收費公路制度改革，兩年內基本取消全國高速公路省界收費站，實現不停車快捷收費，減少擁堵，便利群眾。

5月16日《深化收費公路制度改革取消高速公路省界收費站實施方案》，5月下旬，交通部又印發了《關于大力推動高速公路ETC發展應用工作的通知》，目前交通運輸行業正在全力推進此項重大任務；正在有序地進行升級改造，優先解決高速公路省界收費站，部署ETC智能門架系統；其次解決高速公路出入口收費站，實現不停車快捷收費，減少擁堵。ETC機柜定制熱線：13751005591  QQ:51684223

二、高速公路ETC門架系統一體化柜簡介

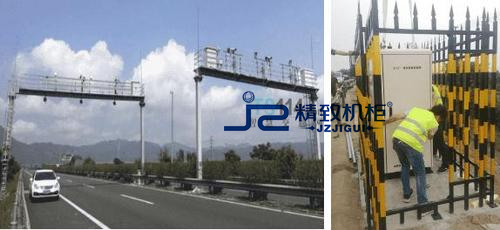

ETC門架系統，需要吊裝在露天的高速公路上，高速公路ETC智能一體化機也安裝在門架旁，一體化柜需適應各種復雜氣候環境：暴曬、防塵防水、防潮濕、防霉變、防鹽霧、防銹，要抗風、抗震。

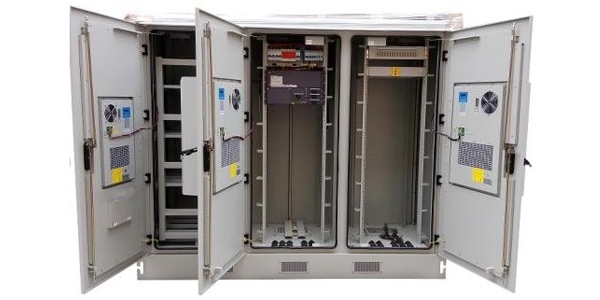

ETC門架系統一體化柜也叫ETC戶外一體化柜（簡稱：ETC一體化柜），其主要為門架車道控制機、工業交換機、收費系統PC等設備提供一體化收容和為門架設備提供可靠供備電，保障路側關鍵生產設備的可靠運行。根據業務需求選擇合適空間的戶外機柜，常見的如下圖：

為了給高速公路收費系統提供可靠的支撐，戶外柜將配置UPS電源及電池設備、空調設備、配電設備、網絡傳輸設備、環境監控設備。如下圖所示：

ETC業務設備有：收費系統PC、車道控制器、天線控制器、RSU（Road Side Unit）設備等。

三、監控對象 ETC機柜定制熱線：13751005591  QQ:51684223

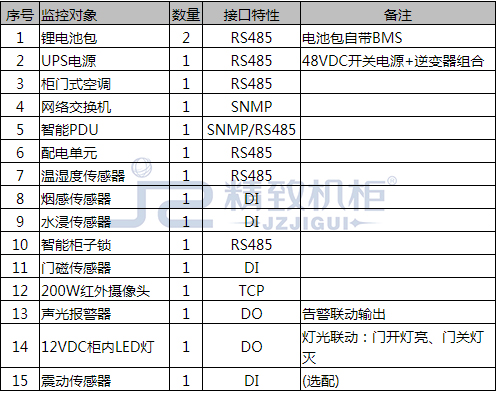

高速公路ETC智能一體化機柜監控對象如下：

四、解決方案

1、高速公路ETC智能一體化機柜綜合監控主機選型

基于以上的監控對象及ETC一體化柜分布于公路沿線，工況環境較復雜、設備種類多、布設距離遠等特性，ETC一體化柜的綜合監控主機推薦采用：嵌入式一體化數據采集器；其具備以下特點：

①采用ARM Cortex A9 32位處理器，具備低功耗及良好的穩定性。

②采用工業級設計，平均無故障時間＞120萬小時，可勝任-40~85℃寬溫工作環境。

③無需主動散熱，無風扇設計，杜絕傳統風扇積灰、卡死故障。

④多場景靈活配置，支持帶屏/不帶屏使用。

⑤采集嵌入式linux操作系統，杜絕X86 windows操作系統藍屏、卡頓現象。

⑥采用eMMC內嵌式存儲器，無機械硬盤設計，減少存儲器故障。

⑦采用底端協議解釋?zhuān)O(jiān)控?cái)?shù)據及告警底端存儲，支持web瀏覽器顯示監控組態界面。

⑧支持北向接口（如SNMP），可向第三方平臺提供數據接口。

⑨支持個性化界面配置、協議對接及二次開發。

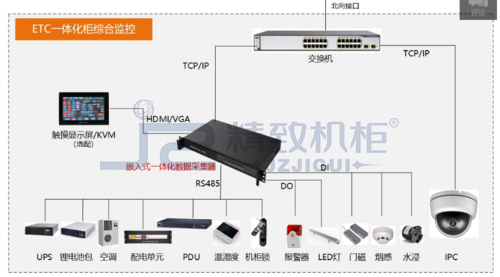

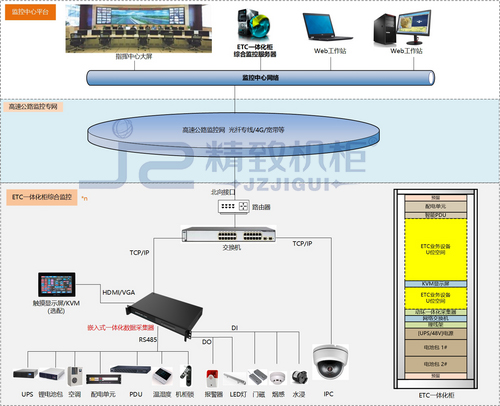

2、高速公路ETC智能一體化機柜監控拓?fù)鋱D

3、本地高速公路ETC智能一體化機監控內容  ETC機柜定制熱線：13751005591  QQ:51684223

①首頁

監控界面顯示內容：

1. UPS負載率

2. UPS電壓和電流

3. 空調運行數量

4. 空調送風及回風溫度

5. 環境溫度，環境濕度

6. IT負荷，市電負荷，制冷負荷

7. 安全運行天數，設備通訊異常數量

8. 實時PUE，實時總功率，實時IT功率，PUE曲線

9. 總電能，IT電能，其他電能及柱形圖

②配電監控

監控界面顯示內容：

1. 市電輸入電壓、電流、頻率，電能，功率負載率，電流負載率

2. 配電圖

3. 各個IT支路的電壓，電流，功率

③UPS監控

監控界面顯示內容：

1. UPS輸入輸出參數（可修改，包括但不限于電壓，電流，功率，頻率，負載率等）

2. UPS重要狀態信息（可修改）

3. UPS拓?fù)鋱D

4. 電池組總電壓，總電流

5. 電池組每節電池電壓，內阻，溫度柱形圖及數據表格

④空調

ETC智能機柜監控界面顯示內容：

1. 回風溫度

2. 送風溫度

3. 回風濕度

4. 空調狀態信息（包括但不限于機組運行方式，風機運行狀態等）

5. 空調開關機

6. 空調詳細參數（包括但不限于風機轉速，壓縮機轉速等）

7. 空調設置參數（包括但不限于回風溫度設定，送風溫度設定，回風高溫告警等

⑤環境

ETC智能機柜監控界面顯示內容：

1. 溫濕度

2. 漏水，應急風扇，煙感等設備狀態。

⑥告警

監控界面顯示內容：

1. 全部告警

2. 告警類別分類

3. 已確認告警

4. 門禁事件

⑦歷史

監控界面顯示內容：

1. 各個設備的歷史告警

2. 歷史數據曲線圖

3. 攝像頭抓拍圖片

⑧設置

監控界面顯示內容：

1. 查看系統版本，授權信息

2. 設備在線狀態

3. 設備具體設備點值

4. 短/信告警及郵/箱告警設置

5. 門禁設置

6. 采集器IP設置

4、組網方案

本項目將與各運營商合作，由運營商提供各個一體化柜接入網絡，實現與總監控中心的互聯互通。

現場的接入網纖將有以下形式：光纖專線、4G、寬帶等。ETC機柜定制熱線：13751005591  QQ:51684223
