挑臂長度以實際場地情況為準。

以下為具體工藝要求的詳細闡述。

1. 基礎施工

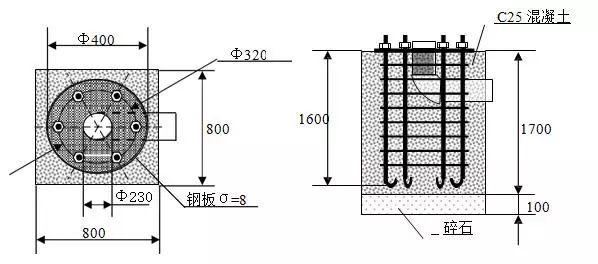

1.1. 室外監控立桿基礎

A. 用途：固定攝像桿;

B. 基礎結構、尺寸：如圖所示;

C. 基礎型號：由所需固定的攝像桿型號確定;

D. 制作位置：在《設備平面布置圖》所標注攝像桿位置處制作基礎;

E. 室外監控立桿制作要求：1、 應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規 范》的有關規定;

2、 基礎與窨井之間應有穿線管，且放置鐵絲;

3、 基礎鋼板上鋼筋按 M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和 彈簧墊圈各一個。

F. 材料：8mm 鋼板、20mm 鋼筋、C25 混凝土、碎石、2.5 英寸 PVVC 彎管;

1.2.室外監控立桿 窨井制作

A. 用途：方便線纜敷設及系統檢測維修;

B. 基礎結構、尺寸：如圖所示。圖中僅標明井深、井高和井寬， 其它尺寸由施工方根據現場情況決定;

C. 制作位置：在《設備平面布置圖》標注窨井位置處制作;

D. 制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規 范》的有關規定;

2、 窨井密封性能和防水性能良好。

E. 材料：磚石、水泥、鋼板;

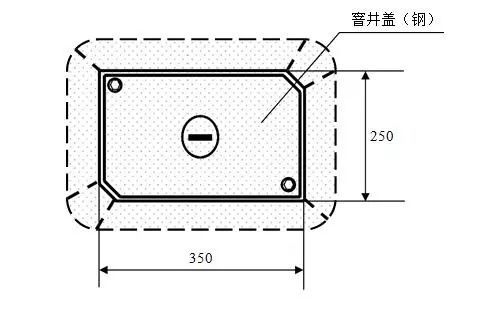

窨井蓋(鋼)

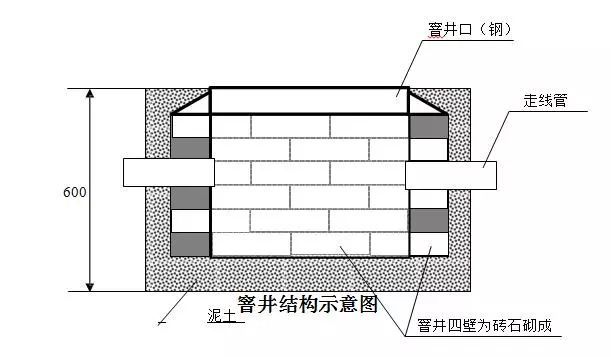

室外監控立桿窨井口(鋼)

1.3. 線纜管敷設

A. 用途：敷設線纜，防止線纜損傷;

B. 管道路由：按《設備平面布置圖》標注的類型和路由敷設明管、暗管。注意圖中 所標明的管徑;

C. 室外監控立桿制作要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規 范》的有關規定;

2、線纜管密封好，防水性能良好;

3、線纜管離地面應不小于 0.7 米;

4、線纜管管口應無毛刺和尖銳棱角;

5、線纜管內放置穿線鐵絲。 D. 材料：1、 暗管敷設使用鋼管;

2、 明管敷設使用 PVC 管。

1.4. 接地體安裝

A. 用途：防止外界電壓危害人身安全和對設備的損害，抑制電氣干擾，保證設備正 常工作;

B. 接地體結構、尺寸：如《接地體結構示意圖》所示;

C. 安裝位置：按《設備平面布置圖》標注接地體位置安裝。圖號： ;

D. 安裝要求：1、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規 范》的有關規定;

2、接地體的焊接應采用搭焊，搭焊長度為圓鋼直徑的 6 倍;

3、接地體安裝點下方應無任何管道、線纜經過;

4、接地體安裝深度如《接地體安裝示意圖》所示;

5、接地體安裝完成后，應使用接地?fù)u表測量接地電阻大小，要求接 地電阻小于 4Ω。注意雨后不應立即測量電阻。

D. 材料：2.5 英吋鋼管和 30*5 扁鋼。

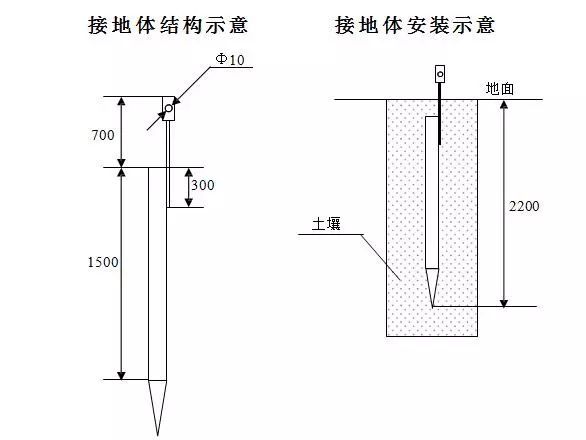

接地體結構示意

2. 桿件制作與安裝

2.1. 桿件制作與安裝

A. 用途：安裝攝像機云臺;

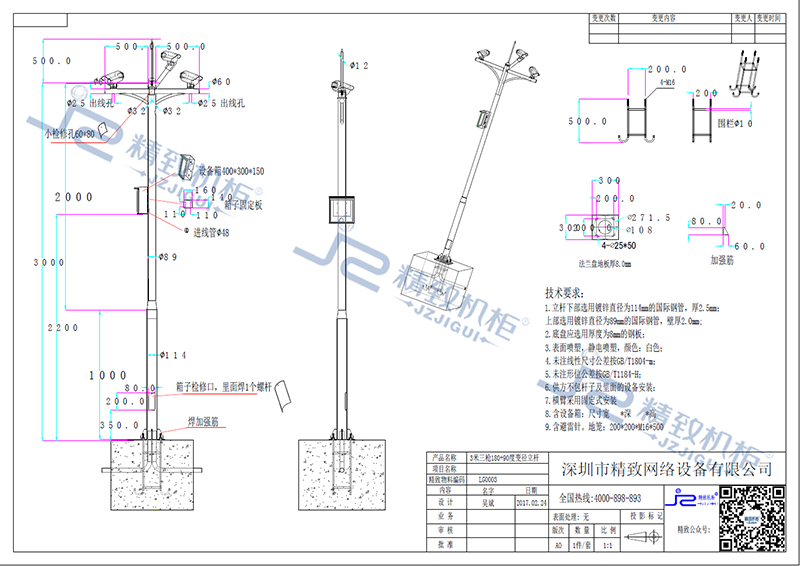

B. 攝像桿結構、尺寸：見《攝像桿圖》;

C. 制作要求：見《攝像桿圖》文字說明;

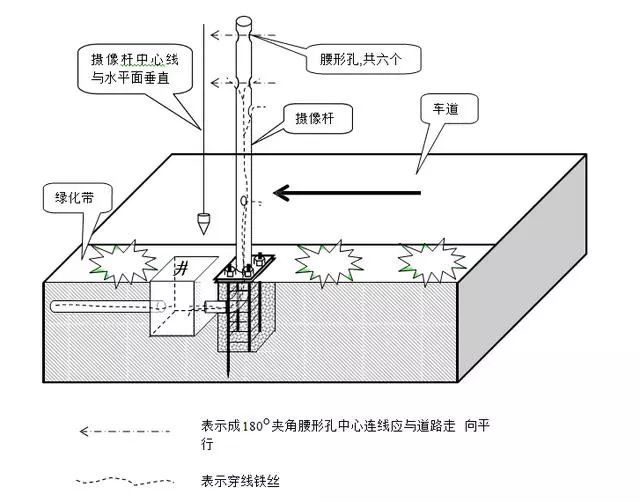

E. 安裝方式：通過基礎螺桿與攝像桿基礎連接固定，如《攝像桿安裝場景示意圖》;

F. 安裝工具：活動扳手;

G. 安裝要求：1、 安裝牢固;

2、 攝像桿中心線應與水平面垂直;

3、 攝像桿上成 180o 角兩腰形孔的中心連線應與道路走向平行;

4、 在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。

2.2. 攝像機云臺制作與安裝

A. 用途：安裝攝像機防雨罩; B. 結構：見《攝像頭云臺圖》; C. 尺寸：見《攝像頭云臺圖》;

D. 制作要求：見《攝像頭云臺圖》圖中文字說明;

E. 安裝方式：通過抱箍將云臺部件 1 固定于攝像桿上，如《攝像機云臺安裝示意圖》;

F. 安裝工具：活動扳手、扶梯或登高車;

G. 安裝要求：1、 安裝牢固;

2、 對攝像機云臺部件 1，走線孔應正對攝像桿腰形孔;

室外監控立桿安裝土建施工及安裝立桿的要求

1、投標方應實地測量技術數據，以便估算工程量 。

2、線纜埋地的溝槽尺寸：人行道為 0.2×0.6 米(寬×深)，車行道為 0.2

×0.8 米(寬×深)。溝底先鋪 C20 砼墊層，線纜敷設后，用細砂回填、 夯實，再根據實際情況復原路面。

3、敷設的線纜除埋在花壇的或有特別說明的用 PVC 管保護，其他部分要 用鍍鋅鋼管進行保護;裸露在外的線纜(架空的除外)全部采用鍍鋅 鋼管加以保護。
