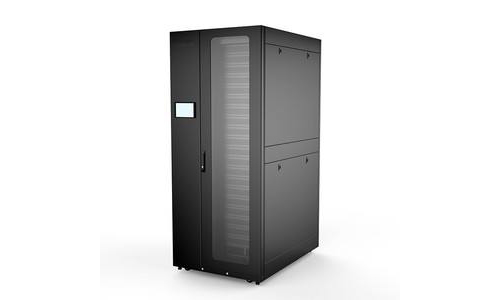

智能一體化機柜

一體化服務器機柜體參數：

單機柜外尺寸：H*W*D 2100*800*800mm（可根據后期現場條件進行定制）

單機柜內尺寸：H*W*D 1800*700*700mm（42U）

機柜組成：柜體+柜門（2mm）+底座+頂蓋+機架+柜鎖

機柜材質：1.“三明治結構”外304不銹鋼（1.5mm）+內鍍鋅板(1.0mm/0.5mm)+EPS夾芯板（45mm）2.“內嵌結構”外304不銹鋼（1.5mm）+PEF隔熱板（5mm）

設備層架：19英寸，4根立柱，L型支架根據設備選配

防盜設計:  內嵌門、內嵌鉸鏈、3點式防盜鎖、可配電子鎖，防暴拆卸

進線方式：下進下出Φ50*8

防護等級：IP5

智能供電單元

一體化服務器機柜參數供電部分

1路AC220V輸入，6路AC220V輸出；4路DC12V輸出，2路DC24V輸出，1路DC36V輸出（電源輸出支持遠程管理及監控功能）

板載浪涌防護電路搭配寬幅電源

短路保護、漏電保護、過流保護

Ⅲ級防雷、合閘前檢測、自動重合閘

內置STM芯片，智能輸電管理，效率可達95％（第三方檢測）

動環監控部分

8路模擬量采集接口，可外接8路傳感器，檢測溫濕度、風扇、門禁、等，實現自動溫控功能

空調散熱單元

一體化嵌入式空調，無外機，易安裝，節省空間

配置應急通風系統，應對蓄電池產氫的可能

智能調控，柜內恒溫，可根據地區不同設置不同溫度，提高能效比，節約成本

1000W空調（熱量Q根據設備功率，溫測估算而得，空調制冷量≥太陽照射熱量+設備發熱量）

空調具有除濕功能

一體化服務器機柜參數技術參數：

UPS

選用純在線式U PS—容量包括1KVA至10KVA。與在線互動式或后備式相比，在線式UPS能夠為負載提供的電源環境，無論從穩壓輸出范圍、頻率范圍、輸入雜訊的濾除，乃至市電模式與電池模式零轉換時間等方面考慮，該系列機架式UPS是的UPS結構，其具備如下性能特點：

真正實現在線雙變換，內部微處理器控制，使機器更快、更準、可靠性更高

穩定可靠的正玄波輸出，無論在試點模式還是在電池模式，均可輸出低失真度的正弦波電源，為用戶負載提供的電源保障

超寬市電輸入范圍（110V-300V），適應惡劣電網環境

ECO模式提供節能效果，提供高效節能

充電電流高可到達6A

旁路保護，旁路供電功能使NW1100機架式UPS的應急處理能力大大加強

配備相應的監測管理軟件，同時支持移動端和PC端。（檢測功能：電源掉電、電源故障、煙霧、水浸、蓄電池電壓等實時監測并上傳

　工控防火墻

高速公路自由流收費模式具備無感、高效的巨大優勢，但由于虛擬收費站是無人值守的，高價值結算數據又是全部依賴于網絡化傳輸和數字化存儲，因此整個系統對于安全的剛性要求也上升到了的程度。

工控協議指令級“4S”深度防護：完整性、功能碼、地址范圍及讀寫權限、工藝參數

白名單機制，更符合工控系統特點

工業級硬件：寬溫、無風扇、冗余電源，高防護等級，抗電磁干

智能BYPASS，軟硬件故障快速切換

邊緣計算網關

通用計算能力，提供便利、高效的通用計算引擎遠程管理能力，通過遠程管理接口，實現應用管理、主機管理、知識管理、配置管理、模型管理。

數據預處理能力，提供數據剔除、數據插補、平滑降噪、特征提取等數據預處理能力

數據存儲能力，通過時序數據庫系統提供高性能數據存儲服務

內置多種數據采集及轉發協議，Linux下OPC安全通信ModbusTCP/RTU/ASCSNMP、EIPSIMENSES7、ABPLC、IEC101/103/104、MQTT、DL/T645、CDT91等

儲存單元

SSD固態存儲服務器，容量大，體積小，低功耗運行

根據站點流水數據量選不同容量

高性能存儲，500MB/s

數據備份功能，防止數據丟失

交換機單元

工業級設計，IP40防護等級

提供24個千兆自適應RJ45以太網業務接口/4個千兆光口

所有端口均支持自動協商；自動MDI/MDIX、流量控制；支持網管功能，可通過網管系統實現對設備的監測、配置和管理

蓄電系統（太陽能、油機可選）

48V蓄電池組安裝與設備倉底部

采用狹長型4節12V/150AH組成

鐵鋰電池/鉛酸電池可選

備用電源方案（太陽能板+油機）

產品特性

市電、太陽能雙路輸入，直流母線式供電

雙路電源輸出（AC220V、DC24V）

PWM脈寬調制充電

電壓、電流測量功能

LCD中文顯示

溫度補償功能，可采用機內高精度溫度傳感器測溫。

RS232/RS485計算機通訊接口

發光二極管系統工作狀態指示

過載、過放、短路保護

過放、過充采用軟件和硬件兩級保護機制

具備應急柴油機發電機充電接口

對講廣播系統

為監控現場與運維中心提供實時語音對講服務，極大提高了遠程聯調維修的效率，解決了野外手機信號不佳地區維護溝通困難的問題。

視頻監控系統

開柜后啟用針孔相機、LED燈，記錄開柜人員并拍照上傳。如果機柜為非正常打開，機柜主動防盜系統工作，立即報警。

主動防盜系統

聲波驅離器

功能概述：

聲波驅離器擁有較高的聲壓級，一經觸發，將發出特殊頻率的聲波，對人體的聽覺器官形成一個強烈的聲波沖擊，形成一定區域內的聲波驅逐，讓受從無法適應，有效驅逐不法分子，保護機柜設備。

一體化服務器機柜參數產品特性：

入侵輸入聯動；防拆聯動報警

無線遙控控制；支持PC端和手機端

音量、音頻可調

離線報警

人體探測（可選）

溫度、位移（可選）

聲波驅離器

功能概述：

通過光波干擾入侵者的視線令入侵者旋暈、無法看清周圍環境，減少入侵者有效作案時間，從而達到主動驅離入侵者。光波驅離器可配聲波驅離或第三方系統一起使用，可提高安保效率。

一體化服務器機柜參數產品特性：

高亮度特銳光波

可配合報警主機使用

控制與發光一體設計

光波頻率可自定義調節

支持電壓或開關量信號啟動
